醫用X線機的基本結構分為診斷型和治療型
X光線機的基本結構，醫用X線機分為診斷用X線機和治療用X線機兩大類。診斷X光機的基本結構由兩個主要部分組成：X射線發生器和外圍設備。X線發生裝置也稱為主機，控制裝置、高壓發生裝置、X線管裝置構成。任務是產生X射線并控制X射線的穿透能力、輻射強度和曝光時間。外圍裝置是根據臨床檢查需要而配裝的各種機械裝置和輔助裝置。
x線機的分類，X線機按最大輸出功率、高壓變壓器工作頻率、應用范圍等可分為多種類型。
1.按最大輸出功率分類:
按X線管標稱功率分類，如10kW、20kW等;
按管電流大小分類，小型（200mA以下）、中型（200~500mA）、大型（500mA以上）。
2.按高壓變壓器工作頻率分類:診斷用X線機按高壓變壓器工作頻率的高低可分為:
工頻（50Hz/60Hz）X線機
中頻（400Hz~20kHz）X線機
高頻（大于20kHz）X線機
普通攝影X線機及其附屬裝置，X線管組件支持裝置。X線管組件支持裝置從結構上可以分為落地式、懸吊式、C形臂式等幾種形式。落地式:分為雙地軌式X線管組件支持裝置、天地軌式X線管組件支持裝置和攝影床一體化式X線管組件支持裝置。雙地軌式X線管組件支持裝置:立柱由兩條地軌支持，立柱固定在底座上，底座在雙地軌上滑動，帶動立柱和X線管組件在雙軌道上縱向水平移動。這種立柱支持方式對機房高度無特殊要求，安裝方便，缺點是地面軌道較多，顯得不整潔。天地軌式X線管組件支持裝置:立柱由一條地軌和一條天軌支持，其主體由立柱和連接桿組成。連接桿可上下伸縮，以在一定范圍內適應不同高度的房間。天軌不承重，只起支持作用，安裝不太復雜，應用較多。這種結構形式地面上只有一條軌道，較為整潔。

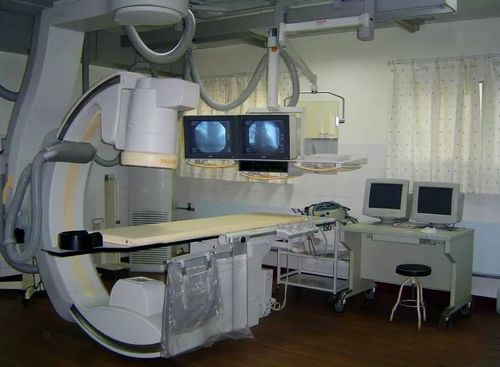

懸吊式X線管組件支持裝置與前面落地式X線管組件支持裝置相比，結構復雜、安裝難度較大、相對成本較高，但它能充分利用機房上部，具有運動靈活、操作方便、運用范圍廣的特點，所以特別適用于多功能X線攝影。懸吊式X線管進行組件技術支持系統裝置由固定縱向天軌、移動橫軌、滑車、伸縮架、橫臂、控制盒和X線管組件等組成。為適應各種不同X線特殊檢查而設計的，名稱因其形狀而來。C形臂的一端裝X線管頭和遮線器，另一端裝攝影轉換和記錄裝置如影像增強器、電視攝像機、點片照相機和電影攝像機等。C形臂式可以和懸吊臂式的裝置結合，組成懸吊式C形臂支持裝置可以與專用底座結合成落地式C形臂支持裝。占據空間少，活動范圍大且靈活，因而特別適用于心血管系統的X線檢查，檢查時無需移動患者。
攝影床用于在攝影時安置患者，擺放體位。攝影床一般由床架、床面組成，床面可沿床縱向方向移動，有些攝影床的床面可沿橫向方向移動，靠手柄或電磁鎖止器固定。攝影床的床面下方一般配置有活動式濾線器以用于濾線器攝影，因此，有時也稱之為濾線器攝影床。X射線管套的窗口位置安裝有射線快門，也稱為聚光器。用于控制X射線照射野的大小和形狀，以阻擋不必要的X射線，減少患者的照射劑量，提高圖像清晰度。X線管發出的X射線（原發射線）透過人體時，部分因與人體組織發生康普頓效應，使其傳播方向改變而形成散射線。散射的光線作用在膠片上，使膠水產生霧氣，模糊圖像，從而降低圖像質量。
